產品概述

      YZUL系列立式振動電機全名為YZUL系列立式振動源三項異步電動機，該振動電機是振泰機械總結國內外先進生產工藝，且長期汲取一線用戶反饋建議、意見后升級研制的新型振動源設備。YZUL系列立式振動電機采用先進的單法蘭結構（具體分為上法蘭及下法蘭，詳見下技術參數表），設計精巧、運行安全可靠，單法蘭結構使得振動電機安裝維護方便，同時大大減輕了主機重量、外形尺寸，簡化了主機結構，降低主機成本，同時也使立式振動電機對物料的處理量更大。

      YZUL系列立式振動電機激振力能在一定范圍內輕松進行有極調節，滿足各種作業需要，是旋振篩、振動光飾機、振動破碎機、振動混料機等設備的主要?jiǎng)恿υ?，特別是大量配套于旋振篩產品，用以提高篩分效率和篩分精度，大大提高了旋振篩分設備的分級、除雜效果。

      立式振動電機使用新型密封技術及進口密封件，大大提高了立式振動電機的耐高溫、防灰塵、防靜電、防潮能力，所以YZUL立式立式振動電機是各種高溫、重灰塵、高潮濕環境中安全穩定運行的理想振動源。

工作原理

      振泰YZUL系列立式振動電機是動力源和振動源結合為一體的激振圓，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。YZUL系列振動電機由電機本身運行產生易于調整的水平、垂直、傾斜等方向多元激振力，形成物料的快速平面分散、中心聚集、平面旋轉、三維旋轉等多種運動方式，用于控制排料速度、處理精度等機械性能指標，以其獨特的結構特點適應于不同的機械對振動源的要求。

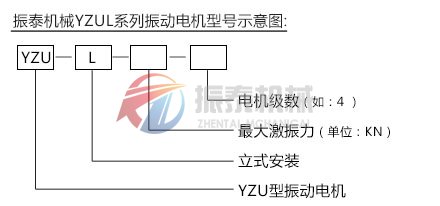

型號說明

      振泰YZUL系列立式振動電機型號齊全，可滿足各種振動篩分設備、行業需要，質量可靠、價格合理，用戶可放心選用。

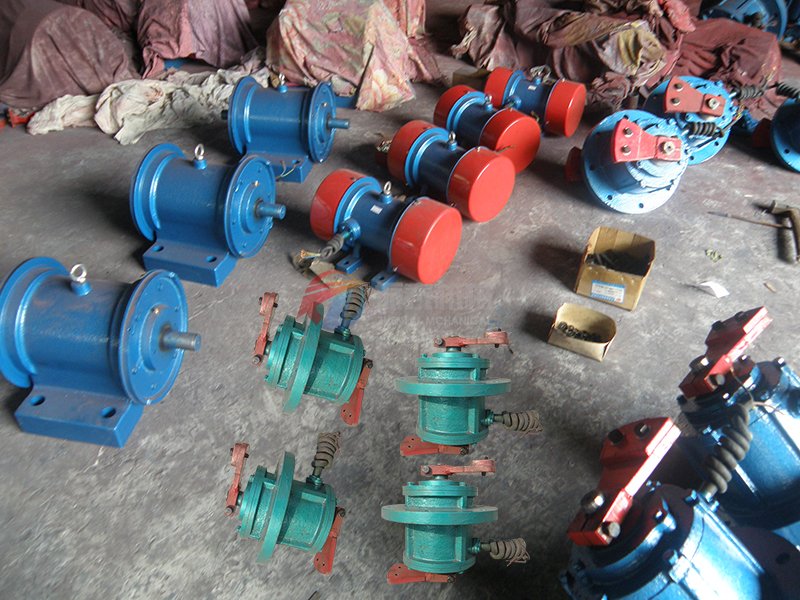

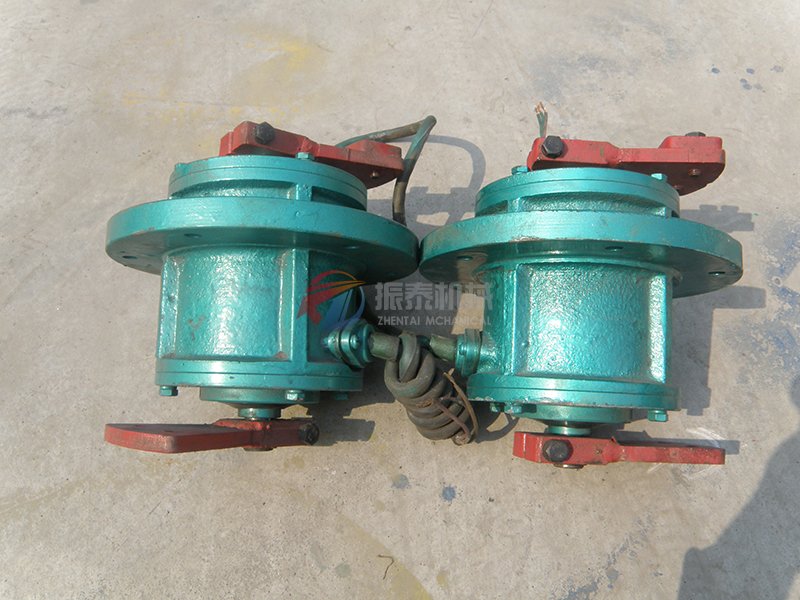

設備構成

      振泰YZUL系列立式振動電機由特制線包、外殼、轉子、外加偏心重塊組成，偏心塊有半圓形、長方形等，用戶需要的振動效果可根據振動設備的作業要求進行不同型號的配置，立式振動電機通過380V三相電進行旋轉（旋轉方向可按照振動篩需要調節），電機內軸帶動兩端的偏心重錘轉動產生慣性激振力，振動力通過電機法蘭傳遞給振動設備，YZUL系列立式振動電機分為2級、4級、6機、8級、等四種規格，轉速分別為2級2870rpm、4級1440rpm、6級960rpm、8級740rpm。

性能特點

1、單法蘭結構，設計獨特，運行安全可靠，耐振性能好；

2、噪音低、能耗低、效率高。

3、絕緣等級和防護等級高，能可靠應用于高溫高塵高潮濕場所。

4、體積小、重量輕、啟動迅速。

5、電磁參數設計符合工作特性，運行更穩定。

6、振泰立式振動電機選用特制耐震軸承，可靠性高，動力搶進。

7、安裝、拆卸便捷、維護簡單、壽命長。

8、激振力易于無級調整且調節范圍廣、振動無機械傳導。

使用條件要求

環境溫度：-20℃~+40℃

海拔：小于1000米

電源電壓：380V

電源頻率：50 Hz，60Hz

防護等級：IP54/IP55

接法：Y或Δ

絕緣等級：B級或F級

工作方法：S1（連續）

安裝方式：任意方向

溫升：小于80K（電阻法）

振動加速度：不超過7g（g：重力加速度）

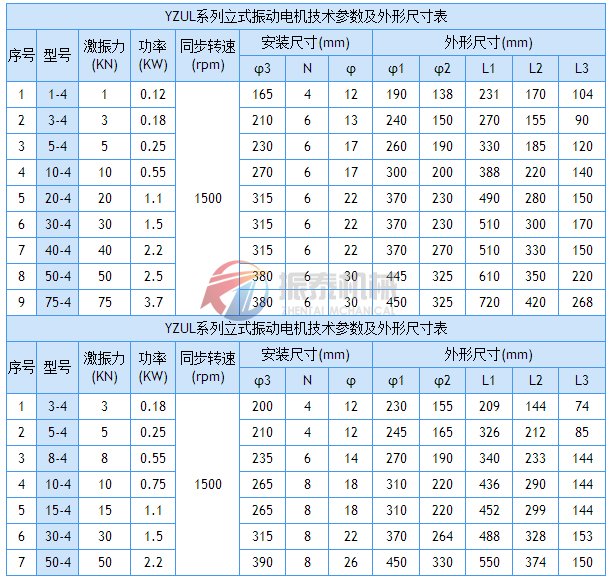

技術參數

注意事項

1、振動電機的出電纜由于要承受振動，所以應選用重型四芯電纜。

2、在靠近電纜出口處不允許突然彎曲，要有一個大于電纜外徑8-9倍的彎曲半徑，再將電纜固定到靜止不動的機器或框架上，其距離大約為0.6米到0.9米。

3、在固定電纜的卡子處應墊有柔軟的絕緣材料，以免摩擦損傷電纜。

4、四芯電纜的接地線，一端與接線盒內的接地螺釘相連接，另一端必須可靠接地。

5、型號較小的振動電機，機殼上沒有接線盒，使用重型三芯電纜直接從電機內部接線。

6、在振動電機的底腳附近裝有接地螺釘，使用時必須可靠接地。

使用與維護

1、振動電機的軸承應定期補充油脂，一般2-3個月補油一次。待振動電機處用油槍在油嘴處注入或進行拆卸注油注；

2、振動電機一般運行4-6個月小修一次，一年大修一次。小修時清除機體積塵，檢查線圈的絕緣電阻、接線是否牢固，及時清除隱患。大修時應開電機，清除機體內外積塵，檢查軸承的磨損，檢查接頭. 接地及各緊固螺栓是否松動并及時緊固,更換新的潤滑脂；

3、振動電機在運轉中如發現有異常響聲時，應立即停機檢查排除故障后方可再啟動運轉；

4、振動電機允許有適量的軸向游隙，軸與軸承為動配合采用單列圓錐滾子軸承的，軸向游隙必須控制在0.30-0.35mm之間，游隙過大應及時調整否則造成電機掃鏜極容易燒壞電機；

5、振動電機不用時，必須存放在通風干燥的倉庫，庫內不應用腐蝕性氣體，對新儲存振動電機應定期檢查。

訂貨須知

1、注明所需振動電機的規格、功率、激振力、極數、數量；

2、臥式振動電機對面漆有無特殊要求；

3、對振動電機引出線有無物特殊要求；

4、可定制特殊參數的振動電機，如特殊電壓、特殊安裝尺寸等；
